Clasificador de criba vibratoria

El clasificador de criba vibratoria de la serie SFJZ de RICHI separa materiales granulares. Mediante un método de vibración con autoequilibrio, la máquina logra una separación precisa en dos etapas de las partículas grandes y pequeñas. Este sistema ayuda a su planta a aumentar la capacidad global de la línea de producción y la calidad del producto final.

Prohibición de la venta de clasificadores de criba vibratoria

Clasificador de criba vibratoria en venta

Descripción general del producto

El clasificador de criba vibratoria de la serie SFJZ es un equipo fundamental en la sección de postratamiento del pienso en gránulos. Accionado por un motor vibratorio, se encarga de la clasificación del pienso, la eliminación de partículas finas y la limpieza secundaria del polvo tras el enfriamiento. De este modo, se garantiza que el pienso resultante tenga un tamaño de partícula uniforme y se mantenga limpio y libre de polvo.

Este equipo se utiliza ampliamente en líneas de producción de piensos para animales, pellets de biomasa y pellets de fertilizantes orgánicos. Mejora el aspecto del producto final. Por lo tanto, es una opción imprescindible para que sus productos en forma de pellets obtengan una ventaja competitiva en el mercado.

Capacidad: 2–50 t/h

Potencia: 0.18–1.1 kW

Consultar precios y servicios

Estructura técnica del clasificador de criba vibratoria

Gracias a su diseño intuitivo, su rendimiento de cribado preciso y una estructura robusta y fiable, la criba vibratoria RICHI constituye un elemento clave. Garantiza la calidad de los pellets acabados y un funcionamiento estable y continuo de la planta.

Consulta gratuita

Caja de pantalla fácil de usar

La cubierta superior de la caja de cribado cuenta con una estructura de sellado inclinada de amplio ángulo. Esta estructura se adapta al flujo natural de los materiales y maximiza el espacio interno de cribado. Hemos integrado ventanas de observación circulares y transparentes en la cubierta superior, de modo que los operarios puedan supervisar el flujo de material y el estado de la criba en tiempo real sin necesidad de desmontar el equipo.

Gracias a los cierres de apertura rápida con pomo situados en los laterales, sus trabajadores pueden desmontar y montar rápidamente la unidad. Ya sea para la limpieza rutinaria o para la sustitución de la malla, este diseño mejora la eficiencia del mantenimiento diario de la fábrica.

Entrada escalonada

La abertura blanca situada en el punto más alto del clasificador de criba vibratoria es la entrada. Esta entrada cuenta con un diseño exclusivo de amortiguador escalonado, que reduce la fuerza de impacto de los materiales granulares que caen desde la etapa anterior. De este modo, se evita que los gránulos se rompan durante el impacto.

Un distribuidor interno de material utiliza la gravedad para repartir los materiales de manera uniforme a lo ancho de la criba, evitando por completo la acumulación local. Esta característica protege la integridad de los gránulos y garantiza un uso eficiente de toda la malla de la criba, lo que aumenta la capacidad de cribado por unidad de tiempo.

Resortes amortiguadores

Unos muelles metálicos de alta resistencia que amortiguan los golpes están situados simétricamente en la parte delantera y trasera, entre la caja de cribado blanca y la base verde. Dado que la máquina requiere una vibración intensa para clasificar los gránulos durante su funcionamiento, estos muelles desempeñan la función fundamental de aislar la fuerza de la vibración.

Absorben y amortiguan la mayor parte de la fuerza inercial dinámica transmitida desde la caja de la criba. Por lo tanto, impiden que las ondas de vibración lleguen al suelo del taller o a las plataformas de la estructura de acero. Esto reduce el ruido de funcionamiento del clasificador de criba vibratoria y protege los cimientos de su línea de producción de pellets.

Tomas de corriente con múltiples salidas

El diseño de la parte inferior deja un amplio espacio de trabajo y cuenta con dos canales de descarga independientes. Los pellets que cumplen los requisitos y los materiales que no los cumplen se descargan automáticamente a través de sus respectivos canales.

Este diseño de desvío automático de alta precisión se integra con los sistemas automáticos posteriores de envasado o reciclaje de materiales. Por lo tanto, ayuda a su planta a lograr una producción automatizada y de ciclo cerrado.

Cuadro de pantalla

Entrada escalonada

Resortes

Puntos de venta

criba vibratoria de clasificación, caja de criba

Diseño de la entrada de una criba vibratoria de clasificación

resorte amortiguador para criba vibratoria de clasificación

salida de la criba vibratoria de clasificación

Parámetros técnicos

Los siguientes parámetros técnicos proceden de los resultados estables del clasificador de criba vibratoria en líneas de producción completas. En ellos se describen la potencia y la capacidad de procesamiento de las cribas vibratorias en venta.

Modelo	Potencia (kW)	Capacidad (t/h)	Ángulo de la pantalla
*SFJZ631C/2C**	0.18	2–3	19°
SFJZ80×1C/2C	0.18	5–10	19°
SFJZ100×1C/2C	0.25	10–20	19°
SFJZ125×1C/2C	0.55*2	20–30	19°
SFJZ150×2C	0.55*2	40–50	19°

Principios de funcionamiento del clasificador de criba vibratoria

El funcionamiento eficiente de la serie SFJZ se debe a la combinación de la tecnología de vibración con autoequilibrio y los principios de separación física espacial. El equipo vibra a altas frecuencias en condiciones de lubricación ecológicas y sin aceite, lo que permite que los materiales se estratifiquen automáticamente según el tamaño de las partículas durante el movimiento.

Consulta gratuita

Alimentación regulada y distribución uniforme

Los materiales granulares que salen de la sección de enfriamiento caen en la entrada escalonada superior. La estructura amortiguadora de la entrada reduce en primer lugar la fuerza de impacto de la caída para evitar la rotura de los gránulos.

A continuación, el dispositivo de distribución interno del clasificador de criba vibratoria utiliza el peso del material y la energía cinética inicial para distribuir los gránulos acumulados de manera uniforme a lo largo del ancho de la criba. De este modo, se crea una capa de material de espesor uniforme nada más entrar en el cuerpo de la criba, lo que sienta las bases para el posterior cribado de los gránulos.

Cribado inducido por vibraciones

Impulsado por la fuerza generada por el motor vibratorio interno, el cuerpo de la criba hace que la malla de la criba realice una vibración recíproca continua. A medida que la capa uniforme de material se desliza hacia delante, la fuerza de vibración de la superficie de la criba provoca un fenómeno de clasificación automática dentro del material.

Las partículas finas y pequeñas, de gran densidad, se hunden rápidamente, tocan la superficie de la criba y se cuelan por los orificios de la malla. Mientras tanto, los gránulos acabados que cumplen los requisitos flotan en la superficie de la capa de material y siguen rebotando y rodando hacia delante sobre la malla de la criba.

Descarga co-corriente multietapa

Bajo la acción continua de la fuerza vibratoria, el material se somete a una separación precisa en dos etapas de las fracciones grandes y pequeñas en el interior de la caja de cribado:

Los gránulos con acabado estándar permanecen por encima de la malla del tamiz y se deslizan a través de la salida aerodinámica hacia la siguiente fase de envasado. El polvo y las partículas pequeñas no conformes se cuelan por los orificios del tamiz hasta el fondo, descargándose a través de una salida independiente para su reciclaje y repeliculado.

La salida del clasificador de criba vibratoria presenta un diseño aerodinámico, por lo que los materiales descargados no se acumulan. Además, esto evita la contaminación cruzada entre diferentes lotes de materiales.

Ventajas principales del clasificador de criba vibratoria

Más allá del excelente rendimiento de la criba vibratoria que ofrecemos a la venta, nos centramos en los costes ocultos y en la experiencia operativa en su producción diaria. Las cinco ventajas siguientes le aportarán un valor a largo plazo que superará sus expectativas.

Conducción estable con autoequilibrio

El sistema de accionamiento principal de este equipo utiliza un avanzado método de vibración con autoequilibrio, lo que elimina la compleja estructura de transmisión mecánica de las cribas vibratorias tradicionales. Mediante una fuerza de excitación distribuida con precisión, el cuerpo de la criba genera una vibración recíproca de alta frecuencia y en el mismo sentido.

Esto permite que los materiales formen rápidamente capas automáticas de partículas grandes y pequeñas en la superficie de la pantalla.

Este método de accionamiento aumenta la penetración del material y la eficiencia de la clasificación. Además, garantiza un tamaño compacto y un movimiento estable durante el funcionamiento a alta velocidad, lo que reduce el impacto dinámico sobre la estructura de acero de la planta.

Descarga optimizada sin acumulación

Para resolver el problema habitual en el sector del material residual durante los cambios de lote, hemos diseñado una estructura optimizada en el interior de la salida de descarga. Tanto los gránulos acabados de gran tamaño como el polvo cribado se deslizan hacia fuera siguiendo las leyes de la dinámica de fluidos. No hay ángulos muertos ni zonas de obstrucción del material en el interior.

El hecho de que los materiales entren y salgan sin acumularse evita la contaminación cruzada entre las diferentes variedades de productos. Esto protege la pureza del producto final y permite que su fábrica cumpla con las normas actuales de higiene en la producción y de auditoría medioambiental.

Diseño ecológico sin aceite

Los equipos vibratorios tradicionales dependen del aceite lubricante durante largos periodos de tiempo, y el desgaste de las juntas puede provocar fácilmente fugas de aceite. Si la grasa contamina los gránulos terminados, puede provocar el desecho de lotes enteros. Por este motivo, el sistema de vibración del clasificador de criba vibratoria cuenta con un diseño que no requiere mantenimiento ni lubricación con aceite.

Esto elimina el riesgo de fugas de grasa y garantiza un entorno de producción limpio. Además, te permite ahorrar a largo plazo en la compra de aceite y en los costes de mantenimiento manual, lo que confiere a tus pellets acabados una ventaja competitiva ecológica en el mercado.

Mecanismo de sujeción rápida de la pantalla

El equipo cuenta con un práctico mecanismo de sujeción de la rejilla de apertura rápida. Los operarios pueden aflojar, extraer y bloquear la rejilla en poco tiempo utilizando los mandos de apertura rápida, sin necesidad de herramientas complejas.

Este diseño de cambio rápido de tamiz reduce el tiempo de mantenimiento tradicional asociado a las paradas en más de un 80%. Mejora la tasa de funcionamiento continuo de la línea de producción, lo que permite un cambio eficiente entre diferentes especificaciones de pellets.

Resistente, estanco y de bajo consumo

El equipo cuenta con una estructura soldada íntegramente de acero de gran espesor y resortes amortiguadores de alta resistencia, lo que le confiere una gran rigidez y una larga vida útil. El diseño totalmente sellado de la caja de cribado y la resistente tapa superior inclinada retienen el polvo secundario en el interior del equipo. En combinación con una salida de aire trasera, se consigue un funcionamiento sin polvo.

Dado que hay muy pocas piezas sujetas a desgaste y no es necesario lubricarlas a diario, los costes posteriores de funcionamiento y mantenimiento del equipo son mínimos. Esto lo convierte en una opción rentable para la sección de postratamiento de las líneas de producción de pellets.

Caso práctico a nivel mundial

Probada en numerosas fábricas de todo el mundo, la criba clasificadora vibratoria de la serie SFJZ demuestra una excelente capacidad para evitar atascos y una gran precisión de clasificación al procesar materiales complejos. Estos casos reales demuestran su calidad estable, fiable y duradera en condiciones de trabajo variables.

Ver más casos

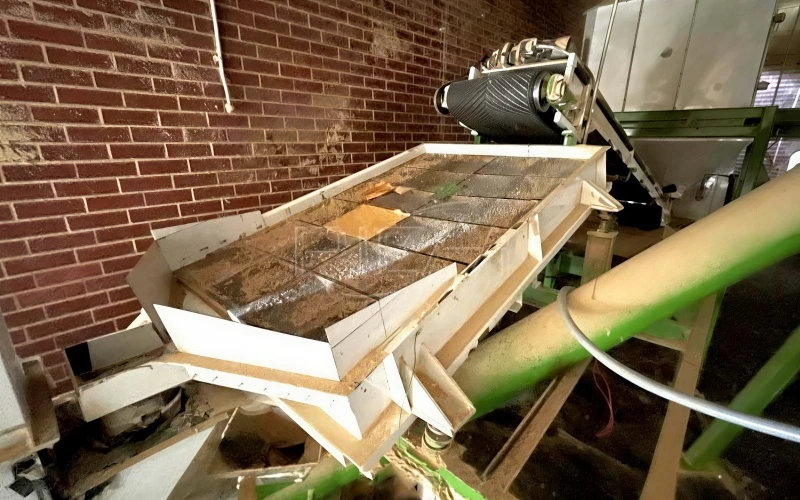

Solución de clasificador con criba vibratoria en Islandia

Para garantizar que los pellets de madera que salen de la planta cumplan con las normas medioambientales europeas ENplus, un cliente islandés incorporó la criba vibratoria RICHI SFJZ80×2C (de doble piso) tras el enfriamiento de los pellets. El equipo retenía las piezas grandes no conformes y eliminaba el polvo de la superficie de los pellets mediante una vibración estable y de alta frecuencia, alcanzando una precisión de cribado superior al 98%.

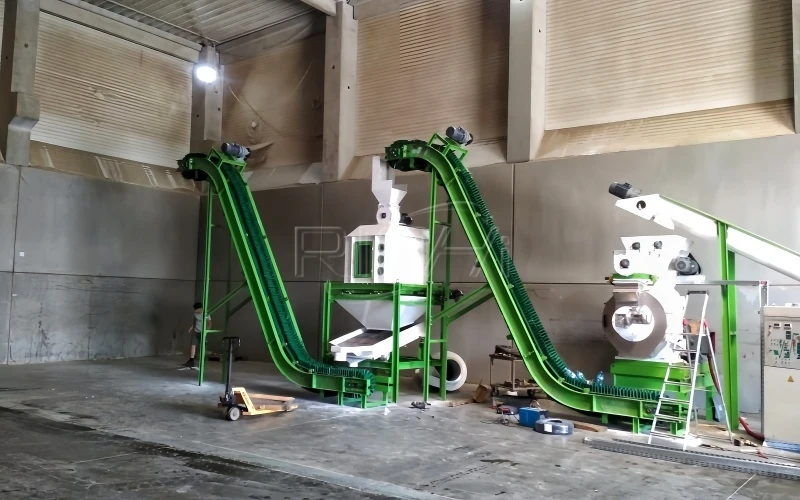

Proyecto de clasificador con criba vibratoria a medida en Australia

Proyecto de clasificador con criba vibratoria en Australia

La manipulación de pellets de madera dura de alta densidad (como el eucalipto) plantea dificultades debido a la dureza de las fibras y al polvo que tiende a aglomerarse. Un cliente australiano eligió nuestro clasificador con criba vibratoria de un solo piso SFJZ100×1C. Este modelo procesa de forma estable entre 10 y 20 toneladas de productos acabados por hora. El contenido de polvo de los pellets acabados se redujo por debajo de 1%, y el rendimiento del envasado pasó de 85% a 96%, lo que redujo los costes de reelaboración.

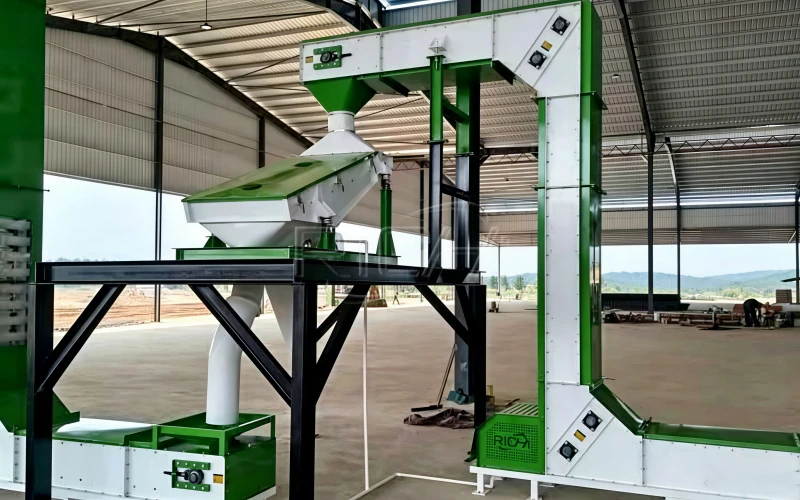

Clasificador de criba vibratoria fiable en Kenia

En una fábrica de piensos granulados para ganado y aves de corral de Kenia, la criba de doble piso SFJZ80×2C se encargaba del control de calidad final antes del envasado. Mediante un método de vibración con autoequilibrio, el equipo retenía las impurezas de la capa superior y los grumos grandes, al tiempo que eliminaba por completo el polvo a través de la malla fina inferior para garantizar un tamaño uniforme de las partículas del pienso. Gracias a la estabilidad de la calidad, ayudó al cliente a abrirse rápidamente paso en el mercado local dirigido a los ganaderos de alto nivel.

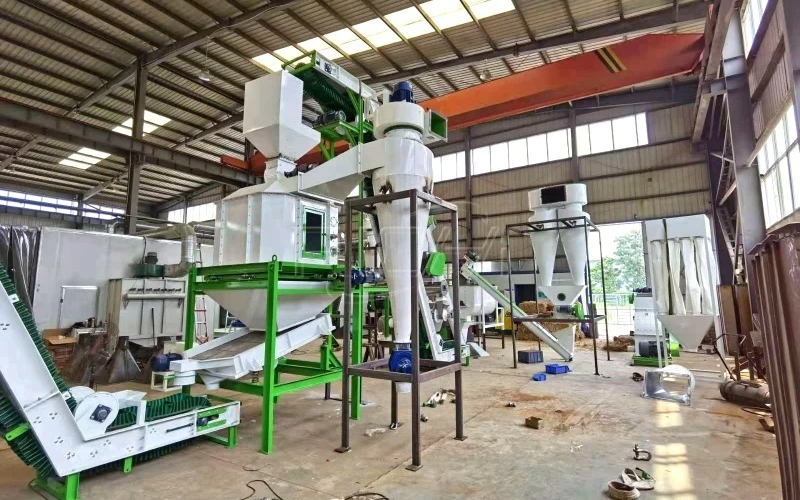

Proyecto de clasificador con criba vibratoria en Brasil

Un cliente brasileño gestionaba una línea de producción de fertilizantes orgánicos con una capacidad de 25 t/h. Instalamos la criba vibratoria SFJZ125×1C. Los gránulos de fertilizante que cumplían los requisitos se enviaban sin problemas a la máquina de envasado automática, mientras que el polvo fino se descargaba a través de la salida optimizada para su regranulación. El cliente informó de que los gránulos de fertilizante finales eran redondos y presentaban un buen aspecto comercial.

Ámbito de aplicación del clasificador de criba vibratoria

Esta proyección equipos auxiliares Se centra en necesidades fundamentales como la eliminación de polvo del producto acabado, la clasificación por tamaño y el control de calidad. Se adapta a situaciones de producción con diferentes volúmenes de producción y características de los materiales.

Aplicaciones industriales

Funcionamiento autónomo: Ideal para granjas modernas y explotaciones ganaderas pequeñas y medianas, esta unidad se conecta directamente a pequeñas máquinas de peletización para eliminar el polvo de forma rápida y in situ, lo que garantiza que el pienso esté limpio antes de llegar al comedero.

Planta de procesamiento de pellets: Como último control de calidad antes del envasado, el clasificador elimina eficazmente el polvo y los grumos no conformes, lo que mejora al instante la calidad del producto para los productores de biomasa y fertilizantes orgánicos.

Integración en la línea de producción: En el caso de las grandes líneas de producción con múltiples variedades, el clasificador se integra a la perfección como un nodo clave, lo que permite un funcionamiento eficiente, continuo e inteligente.

Pienso para animales

Piensos para ganado y aves de corral: Apto para líneas de producción de pienso granulado convencionales para ganado y aves de corral. Gracias a un cribado preciso, reduce el contenido de polvo del pienso granulado final a menos de 1%, lo que evita que los animales se vuelvan quisquillosos a la hora de comer.

Aqua Feed: Adecuado para líneas de producción de piensos acuáticos extruidos y en gránulos de alta gama. Utiliza una vibración estable de alta frecuencia y baja amplitud para eliminar pequeños residuos, al tiempo que evita que los piensos extruidos, más frágiles, se rompan.

Alimentos para mascotas: Apto para pienso para gatos, pienso para perros y líneas de piensos especiales para cría, como el pienso para aves y visones. El mecanismo de sujeción de la rejilla permite cambiarla rápidamente para adaptarse a diferentes especificaciones de cribado.

Materiales de procesamiento

Materiales ricos en fibra: Apto para pellets de biomasa prensados a partir de serrín de madera dura de eucalipto, virutas de bambú y paja de cultivos. El dispositivo antibloqueo integrado con bola rebotadora rompe el efecto de puente que forma el polvo de fibra.

Materiales adhesivos: Adecuado para materias primas de abonos orgánicos que absorben fácilmente la humedad y se ablandan, como el estiércol animal fermentado y el ácido húmico. La salida aerodinámica, combinada con la vibración autoequilibrada, evita que el material se adhiera.

Materiales frágiles: Adecuado para gránulos frágiles rociados con un alto porcentaje de grasa o expandidos mediante calor intenso. El sistema de vibración con autoequilibrio proporciona a los materiales una protección física amortiguadora.

Guía del comprador y centro de asistencia

A continuación se incluyen las respuestas a las preguntas más frecuentes sobre las cribas vibratorias que comercializamos, que abarcan la selección de modelos, el funcionamiento y el mantenimiento.

¿Cuál es la capacidad por hora del clasificador de criba vibratoria SFJZ? ¿Cómo elijo un modelo para biomasa o fertilizante orgánico? ¿Es este equipo de secado por cinta automatizado adecuado para que lo manejen principiantes u operadores sin experiencia?

→

Toda la serie abarca capacidades de procesamiento de entre 2 y 50 t/h. Tomando como ejemplo el modelo SFJZ100, al procesar pienso de alta densidad o pellets de madera dura, la capacidad estable alcanza entre 10 y 20 t/h. En el caso de la biomasa (como la paja) y los fertilizantes orgánicos con baja fluidez, ampliaremos la superficie de cribado en función de la densidad y la humedad reales. De este modo se evitan atascos de material y cuellos de botella en la capacidad.

¿Es fácil cambiar la criba de la cribadora vibratoria? ¿Cuánto tiempo se tarda?

→

Bueno, es muy sencillo. El equipo cuenta con un mecanismo de sujeción de la malla de apertura rápida y tuercas externas que se aprietan a mano. Los operarios no necesitan herramientas profesionales ni conocimientos avanzados. Una sola persona puede completar todo el proceso —aflojar, retirar la malla antigua, colocar la nueva y fijarla— en un plazo de entre 5 y 10 minutos, lo que reduce el tiempo de inactividad.

¿Este diseño de vibración con autoequilibrio necesita lubricación periódica con aceite? ¿Cómo se realiza su mantenimiento?

→

No necesita lubricación con aceite. El diseño de vibración autoequilibrada no cuenta con piezas de transmisión complejas en su interior. Esto elimina el riesgo de fugas de aceite provocadas por el desgaste de las juntas en los motores tradicionales, evitando que la grasa contamine los pellets de gran valor. El equipo prácticamente no requiere mantenimiento. Solo es necesario realizar una rápida revisión visual mensual de los muelles amortiguadores y de la tensión de la malla.

¿Qué grado de eficacia tiene este equipo a la hora de eliminar el polvo y las partículas finas? ¿Cumple con la normativa medioambiental?

→

La tasa de cribado del producto acabado alcanza los 98%–99%, y el contenido de polvo del producto acabado de la fábrica se mantiene por debajo de los 1%–3%. Esto cumple con las estrictas normas europeas ENplus para pellets de biomasa. El equipo presenta un diseño de caja totalmente cerrada con una entrada de aspiración especial. Al conectarse al sistema de captación de polvo del taller, garantiza un funcionamiento del taller 100% libre de polvo.

¿Esta máquina puede clasificar los gránulos en tres tamaños (grande, mediano y pequeño), o solo en dos?

→

Eso depende de tu configuración. El modelo “1C” es una criba de una sola planta que separa el material en dos partes: gránulos conformes (grandes) y polvo fino (pequeño). El modelo “2C” es una criba de doble piso en la que el piso superior retiene los materiales de tamaño excesivo o los grumos, el piso intermedio recoge los productos acabados que cumplen los requisitos y el piso inferior recoge el polvo fino. Su diseño modular permite cambiar de configuración sustituyendo el marco interno de la criba.

¿Afectará la vibración del clasificador de criba vibratoria a la estructura de acero de la planta?

→

No, no lo hará. El principio de vibración autoequilibrada permite que las fuerzas de excitación de los dos motores se anulen entre sí en el plano lateral, produciendo únicamente un empuje lineal a lo largo de la superficie de la criba. Por su parte, la caja de cribado descansa sobre cuatro muelles de aislamiento de alta resistencia que absorben más de 95% de vibración dinámica. El ruido de funcionamiento se mantiene por debajo de los 75 dB, lo que protege la estructura de acero de la planta contra la fatiga por vibraciones.
